铬刚玉砖是以高纯度刚玉（Al₂O₃≥90%）为基体，添加氧化铬（Cr₂O₃，含量5%~30%）经高温烧结或电熔工艺制成的高端耐火材料。其核心优势在于Cr₂O₃与Al₂O₃固溶形成致密的（Al,Cr)₂O₃固溶体，显著提升抗熔渣侵蚀能力，尤其对FeO、CaO等高活性渣系具有极强抵抗力，同时保持刚玉的高耐火度（＞1790°C）和高温强度。该材料兼具低气孔率（＜15%）和优异的抗渗透性，可有效阻隔熔融金属或炉渣渗入内部结构，延长使用寿命。

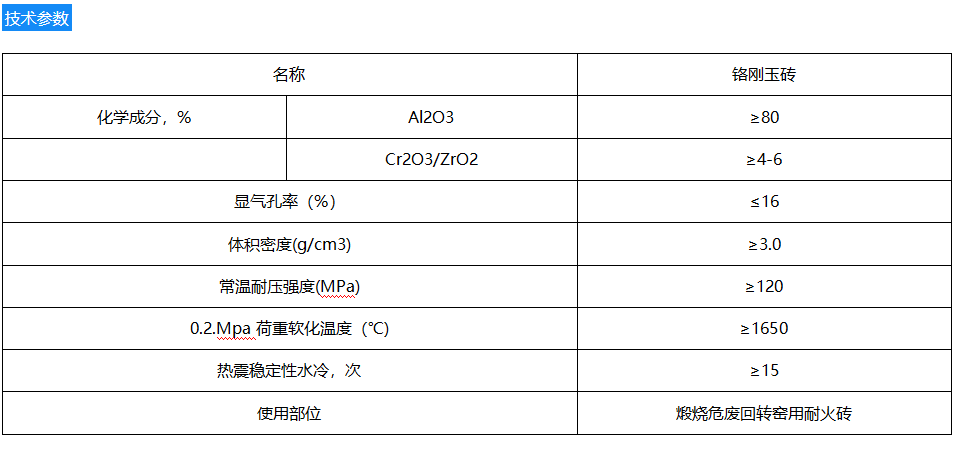

   广泛应用于煤气化炉、铜冶炼炉、石化催化裂化装置等极端环境，耐受1700°C以上的高温及强腐蚀性气氛。近年来通过引入纳米Cr₂O₃或优化颗粒级配，进一步降低热膨胀系数（约7.5×10⁻⁶/℃），提升抗热震性，成为替代传统锆刚玉砖的优选材料，但需注意其在强还原气氛中可能发生的Cr³⁺还原问题。
