40年行业技术沉淀
产品以耐火材料为主，涵盖各种耐火砖/浇注料/可塑料/捣打料/喷涂料等，广泛应用于电力、冶金、
建材、化工、玻璃、危废等各种工业窑炉领域。

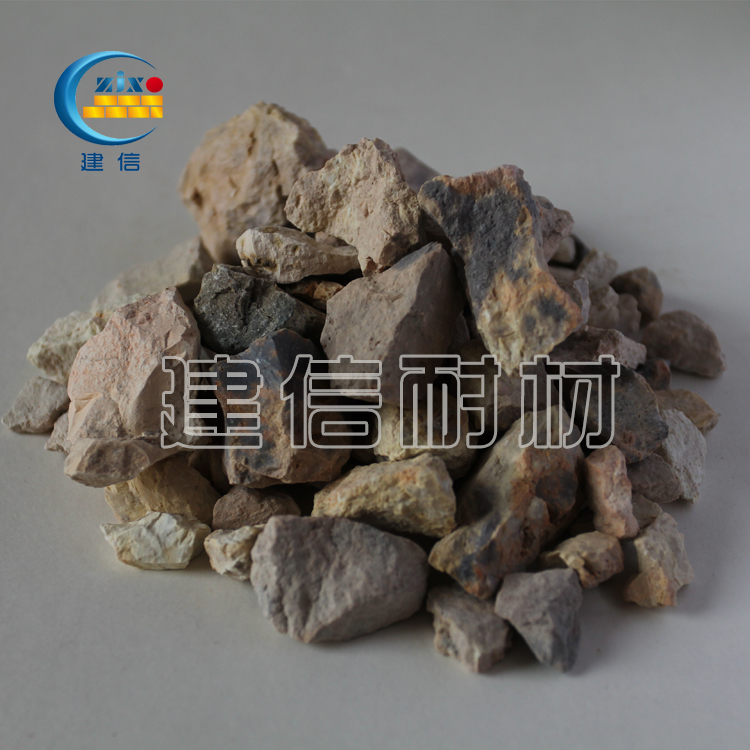

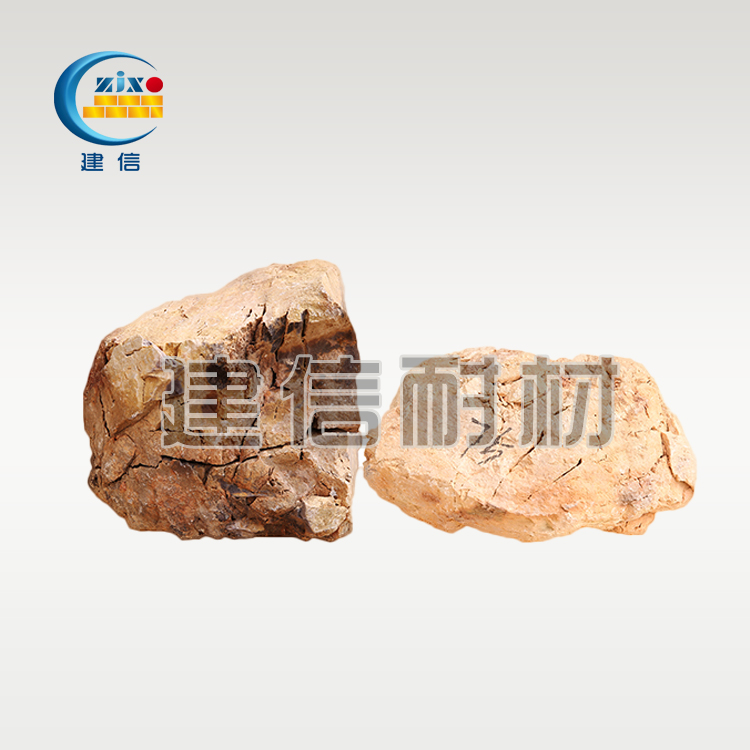

高铝矾土是以一水铝石（Al₂O₃·H₂O）或三水铝石为主要矿物的天然耐火原料，Al₂O₃含量45%-80%，伴生SiO₂、Fe₂O₃、TiO₂等杂质。其特性为高耐火度（≥1770℃）、良好抗渣性及抗热震性，经高温煅烧（1400-1600℃）后形成刚玉-莫来石相，具有优异的高温体积稳定性（烧后线变化±0.5%以内）。
按Al₂O₃含量分为特级（≥80%）、一级（70-80%）、二级（60-70%）等品级，经破碎、均化后广泛用于生产高铝砖、浇注料、莫来石制品及陶瓷窑具，是钢铁高炉、热风炉、水泥回转窑、玻璃熔窑等高温设备内衬的核心原料。中国山西、河南、贵州等地的高品位矿床储量丰富，经提纯可加工为合成莫来石、电熔刚玉等高附加值耐火基材。
高铝矾土化学成分
| 成分 | 含量范围 | 说明 |
| Al₂O₃ | 45-70% | 主成分，决定材料耐火性能 |
| SiO₂ | 15-35% | 影响高温相组成和抗渣性 |
| Fe₂O₃ | ≤2.5% | 降低耐火度和高温强度 |
| TiO₂ | 1-4% | 影响烧结性能和颜色 |
| CaO+MgO | ≤1.2% | 低碱含量有利高温稳定性 |
| 性能参数 | 指标范围 | 测试条件 |
| 耐火度 | ≥1770℃ | 锥号SK35 |
| 体积密度 | 2.5-2.8 g/cm³ | 110℃干燥后 |
| 显气孔率 | 18-25% | 水浸法测定 |
| 烧后线变化 | ±0.5% | 1500℃×3h |
| 应用场景 | 具体用途 | 适用品级 |
| 耐火材料 | 高铝砖、莫来石制品 | Al₂O₃≥65% |
| 陶瓷工业 | 窑具、匣钵 | Al₂O₃≥55% |
| 浇注料 | 骨料/基质材料 | Al₂O₃≥48% |
| 研磨材料 | 棕刚玉原料 | Al₂O₃≥70% |
