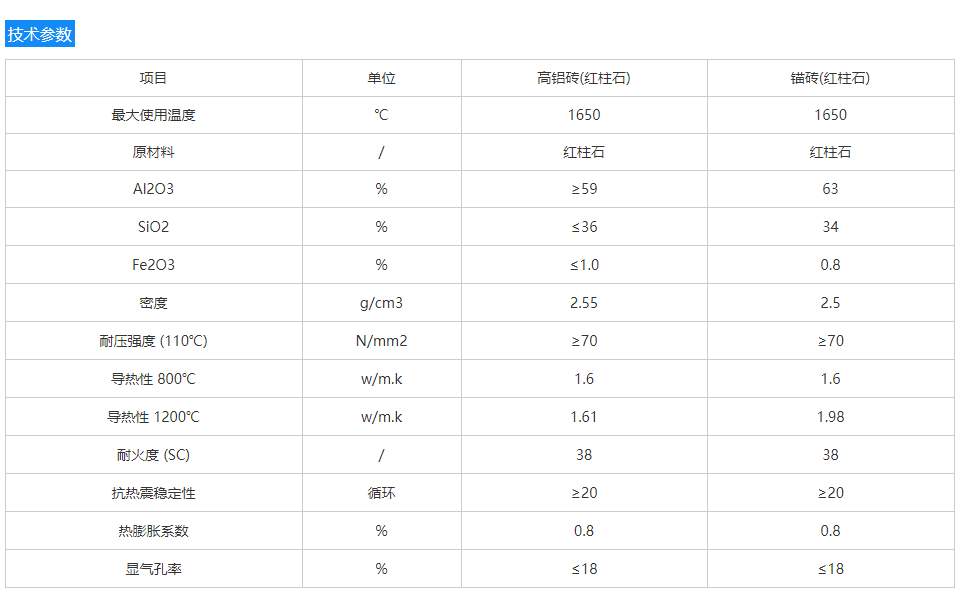

红柱石莫来石耐火砖以天然红柱石（Al₂SiO₅）为基体，高温烧结后转化为莫来石（3Al₂O₃·2SiO₂）及玻璃相，Al₂O₃含量约60%-65%。其特点包括高耐火度（＞1790℃）、优异抗热震性（1100℃水冷循环＞25次）、高温体积稳定性好（线膨胀系数低至4.5×10⁻⁶/℃），显气孔率＜18%，常温耐压强度＞50MPa。红柱石转化过程形成微裂纹增韧结构，显著提升抗热应力剥落能力，同时抗酸性熔渣及碱蒸气侵蚀性能突出。

  主要应用于冶金高炉炉身、热风炉拱顶、陶瓷窑炉烧成带、玻璃熔窑蓄热室等高温及温度波动频繁部位，在1200-1550℃工况下可有效减少热损并延长衬体寿命，兼具高铝材料强度与莫来石抗热震优势，是高温工业窑炉经济高效的耐火解决方案。
