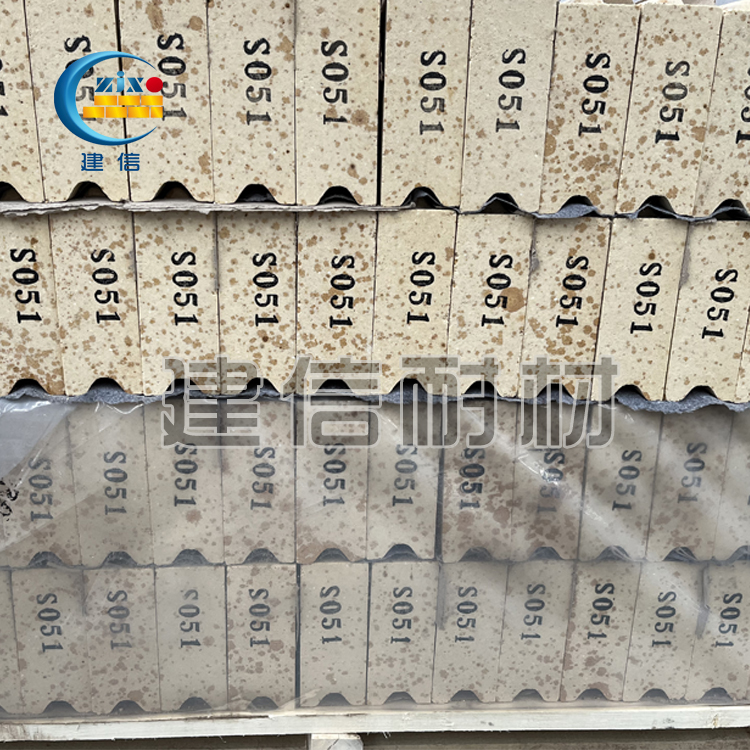

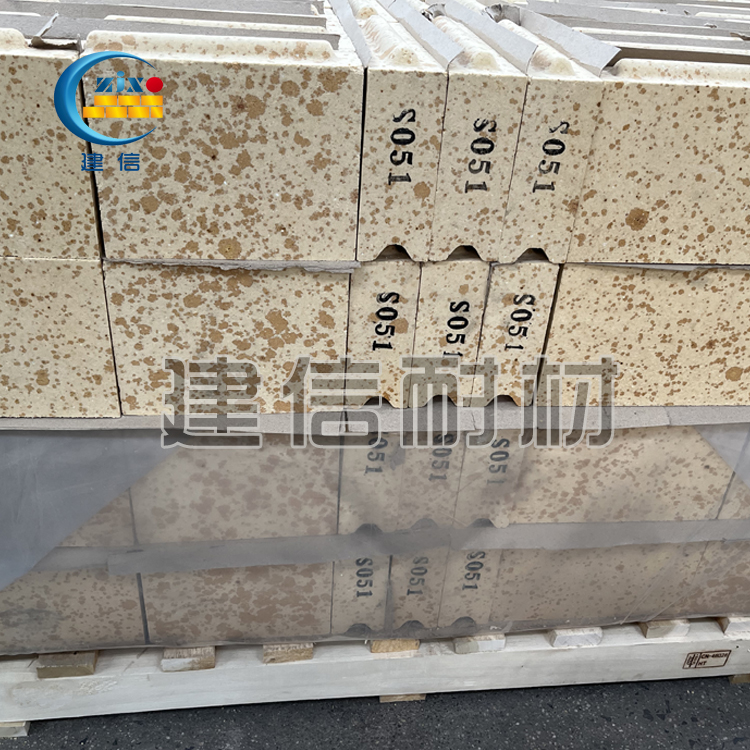

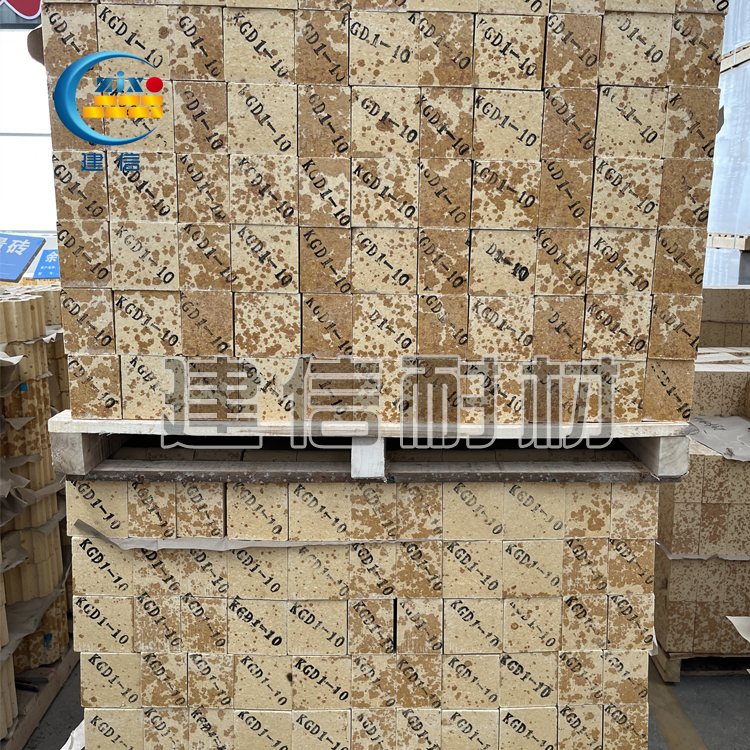

郑州建信耐材生产的RG-95硅砖是以高纯度二氧化硅（SiO₂≥95%）为主成分，添加少量钙、铁系矿化剂（如石灰、铁磷）促进鳞石英转化，经高温（1430~1500℃）烧成的酸性耐火材料。其核心特性包括：

   （1）超高荷重软化温度（T0.6≥1670℃），高温下体积稳定（残存石英含量≤3%）；

   （2）抗酸性熔渣侵蚀性优异，但对碱性介质敏感；

   （3）热导率低（1.5~1.8 W/m·K），兼具保温与结构强度。

   适用于玻璃窑大碹、焦炉炭化室、热风炉高温段等酸性环境，显气孔率≤22%，常温耐压≥35MPa，热震稳定性（1100℃水冷）≥10次。通过优化鳞石英/方石英比例（≥85%），确保长期高温下低膨胀（0.8~1.2%），避免热应力开裂，寿命达8~12年，支撑窑炉高效连续运行，是硅酸盐工业高温设备的经典耐材选择。
